Назначение и область применения

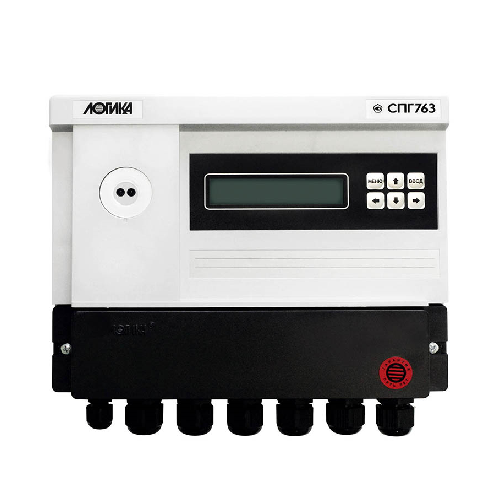

Корректоры СПГ763 (мод. 763.1 и 763.2), предназначены для измерения электрических сигналов, соответствующих параметрам газообразных, жидкостных и газожидкостных углеводородных смесей с последующим расчетом значений массы, а также расхода и объема (для стабильных жидкостных и газовых смесей), приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета:

• стабильных и нестабильных газовых конденсатов;
• широкой фракции легких углеводородов (ШФЛУ);
• однородных углеводородных жидкостей (товарные автобензины, дизельное топливо и др.);
• углеводородных газовых смесей (попутный газ при нефтедобыче).

Корректоры обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления и отпуска углеводородных смесей;
• контроль технологических параметров потока углеводородной смеси;
• организация систем диспетчеризации и контроля потребления углеводородной смеси.

Соответствие стандартам

Алгоритмы вычислений физических характеристик, расхода и объема соответствуют ГОСТ 8.586.1-2005... ГОСТ 8.586.5-2005, МИ 2311-94, ГОСТ 8.740-2011 для рабочих условий.

Функциональные возможности

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности и влажности.

Корректоры могут обслуживать до двенадцати трубопроводов. Непосредственно к прибору могут быть подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.

Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Существует три типа архивов, имеющие различную глубину хранения:

• часовые архивы - 1080 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров. Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.

Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.763.1) или двумя (мод. 763.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

• ± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
• ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
• ± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М.

Эксплуатационные показатели

Температура окружающего воздуха от минус 10 до 50 °C.

Относительная влажность 95% при 35 °C.

Степень защиты от воды и пыли IP54.

Габаритные размеры 244x220x70 мм.

Электропитание 220 В ± 30%, 50 Гц.

Потребляемая мощность 7 В·А.
