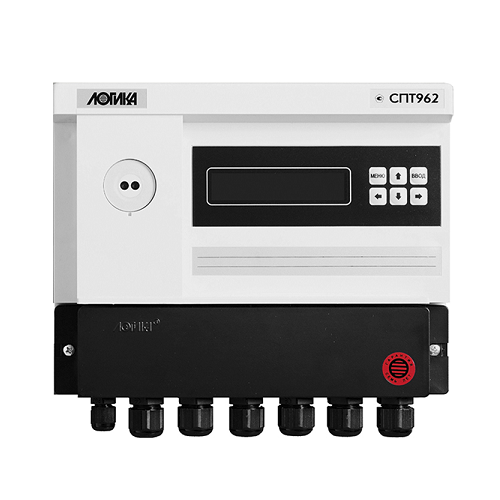

Тепловычислители рассчитаны на применение в составе теплосчетчиков для систем теплоснабжения , где в качестве теплоносителя используется вода, конденсат, перегретый и насыщеный пар, а также отличная от воды жидкость с известными теплофизическими характеристиками.

Функциональные возможности

Тепловычислители рассчитаны на работу совместно с датчиками расхода, объема, разности давлений, давления и температуры. К тепловычислителю могут быть одновременно подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным числоимпульсным или частотным сигналом;
• четыре термопреобразователя сопротивления Pt100, Pt50, 100П, 50П, 100М, 50М.

Тепловычислители осуществляют непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения сигналов и параметров фиксируются в архиве диагностических сообщений с привязкой по времени и параллельно насчитывается суммарные времена работы при тех или иных нештатных ситуациях в соответствии с правилами учета тепловой энергии, теплоносителя. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов:

• часовые архивы - 1488 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 36 мес.

Время безотказной работы, время перерывов электропитания, время работы при тех или иных нештатных ситуациях также фиксируются в перечисленных архивах. Тепловычислитель имеет два уровня защиты данных: пароль и пломба.

Время безотказной работы, время перерывов электропитания, время работы при тех или иных нештатных ситуациях также фиксируются в перечисленных архивах. Тепловычислитель имеет два уровня защиты данных: пароль и пломба.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

• ± 0,05/0,1% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
• ± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными входными сигналами;
• ± 0,1/0,15 °C (абсолютная) - по показаниям температуры при работе с теормопреобразователями.

Эксплуатационные показатели

Температура окружающего воздуха: от -10 до 50 °C.

Относительная влажность: 95% при 35 °C.

Степень защиты от воды и пыли: IP54.

Электропитание: 10 - 15 В, потребляемый ток 150 мА.

Средний срок службы: 15 лет.

Межповерочный интервал: 4 года.

Гарантийный срок: 7 лет.
